保證耐壓力

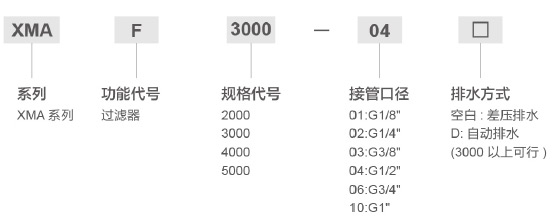

訂購碼
規(guī)格
| 型號 |
XMAF2000-01 |
XMAF2000-02 |
XMAF3000-02 |
XMAF3000-03 |
XMAF4000-03 |
XMAF4000-04 |
XMAF4000-06 | XMAF5000-06 | XMAF5000-10 |
| 保證耐壓力 |
1.5MPa(15kgf/cm2) |
||||||||
| 最高使用壓力 | 1.0MPa(10kgf/cm2) | ||||||||
| 使用溫度范圍 | 5-60℃ | ||||||||
| 過濾精度 | 25μ & 5μ & 50μ | ||||||||
| 容器材料 | 鋁壓鑄件 | ||||||||
| 額定流量(L/min) | 750 | 1500 | 4000 | 6000 | 7000 | ||||
| 接管口徑(G) | 1/8" | 1/4" | 1/4" | 3/8" | 3/8" | 1/2" | 3/4" | 3/4" | 1" |
| 滑動能力 | 15 | 20 | 45 | 45 | 130 | ||||
| 重量(kg) | 0.17 | 0.29 | 0.53 | 0.58 | 1.05 | ||||

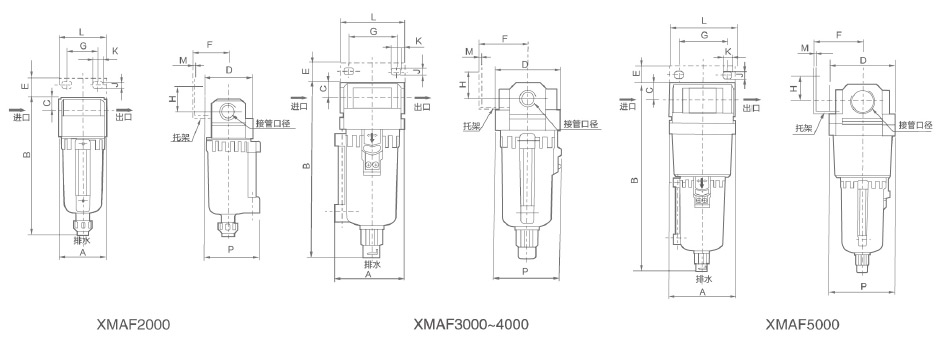

外形尺寸
|
型號
|
Port Size(G)
|
A
|
B
|
C
|
D
|
F
|
G
|
H
|
J
|
K
|
L
|
M
|
P
|
|
XMAF2000
|
G1/8"-G1/4"
|
40
|
119.5
|
11
|
40
|
17
|
27
|
22
|
5.4
|
8.4
|
40
|
2.3
|
46
|
|
XMAF3000
|
G1/4"-G3/8"
|
57.5
|
154
|
14
|
53
|
16
|
40
|
23
|
6.5
|
8
|
53
|
2.3
|
55
|
|
XMAF4000
|
G1/2"
|
74
|
184
|
18
|
70
|
17
|
54
|
26
|
8.5
|
10.5
|
70
|
2.3
|
72.5
|
|
XMAF4000-06
|
G3/4"
|
76.5
|
188
|
20
|
70
|
14
|
54
|
25
|
8.5
|
10.5
|
70
|
2.3
|
72.5
|
|
XMAF5000
|
G3/4"-G1"
|
90
|
263
|
24
|
90
|
23
|
66
|
35
|
11
|
13
|
70
|
3.2
|
90
|
